Lab 5: Logisim 实验

本实验介绍了 Logisim —— 一种用于设计和仿真数字逻辑电路的教育工具。它是 Project 3 的重要准备内容。

实验幻灯片

配置

你必须在本地机器上完成本实验。如果需要重新设置你的本地机器，请查看 Lab 0。

在本地机器的 labs 目录中，拉取你可能在之前实验中所做的更改：

git pull origin main

仍然在 labs 目录下，拉取本实验的文件：

git pull starter main

如果你遇到任何 git 错误，请查看常见错误页面。

在 labs 目录中，运行以下命令来下载最新版本的 Logisim：

bash tools/download_tools.sh

本实验中的所有操作都将在 Logisim Evolution 中完成。

开始之前的一些重要提醒：

  • Logisim 是一个 GUI 程序，因此无法在无界面环境中（如 WSL、SSH 等）轻松使用。请在具有 GUI 的本地环境中运行（需 Java 9+ 和 Python 3.6+）。macOS 或 Linux 系统通常已准备就绪。如果你使用的是 Windows，请使用支持 GUI 的 Git Bash。
  • 请使用我们分发的 Logisim 版本，它与网上其他版本不同（包含修复和课程专用内容）。
  • 不要移动由助教提供的输入/输出引脚；如果引脚位置发生改变，你的电路将无法正确测试。如果你的电路未通过测试但你认为它是正确的，请检查你的电路是否适配 tests/ex#_test.circ 中的测试框架。
  • Logisim 不会自动保存工作内容。在操作过程中请记得经常保存（并提交）你的工作！

可能的安装错误

在 Windows 10 上运行 Python 时遇到 “Permission Denied” 错误：

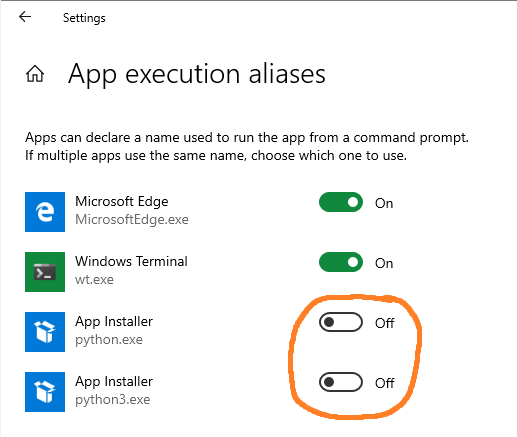

  • 在 Windows 搜索栏中搜索“app execution alias”，点击“管理应用执行别名”
  • 禁用 Python 的商店版本。
截图


  • java.lang.UnsupportedClassVersionError：
Exception in thread "main" java.lang.UnsupportedClassVersionError: com/cburch/logisim/Main has been compiled by a more recent version of the Java Runtime (class file version 60.0), this version of the Java Runtime only recognizes class file versions up to 52.0

你需要将 Java 更新至 16+。请按照 Lab 0 的设置说明 进行设置。

Exercise 1: 简介

和 Venus 类似，你可以在 lab05 文件夹中运行如下命令来打开 Logisim：

java -jar ../tools/logisim-evolution.jar  # 若处于其他目录，请使用对应的相对路径

稍等片刻后，应出现一个略显古老的窗口。如果没有，请检查终端中是否有报错信息。

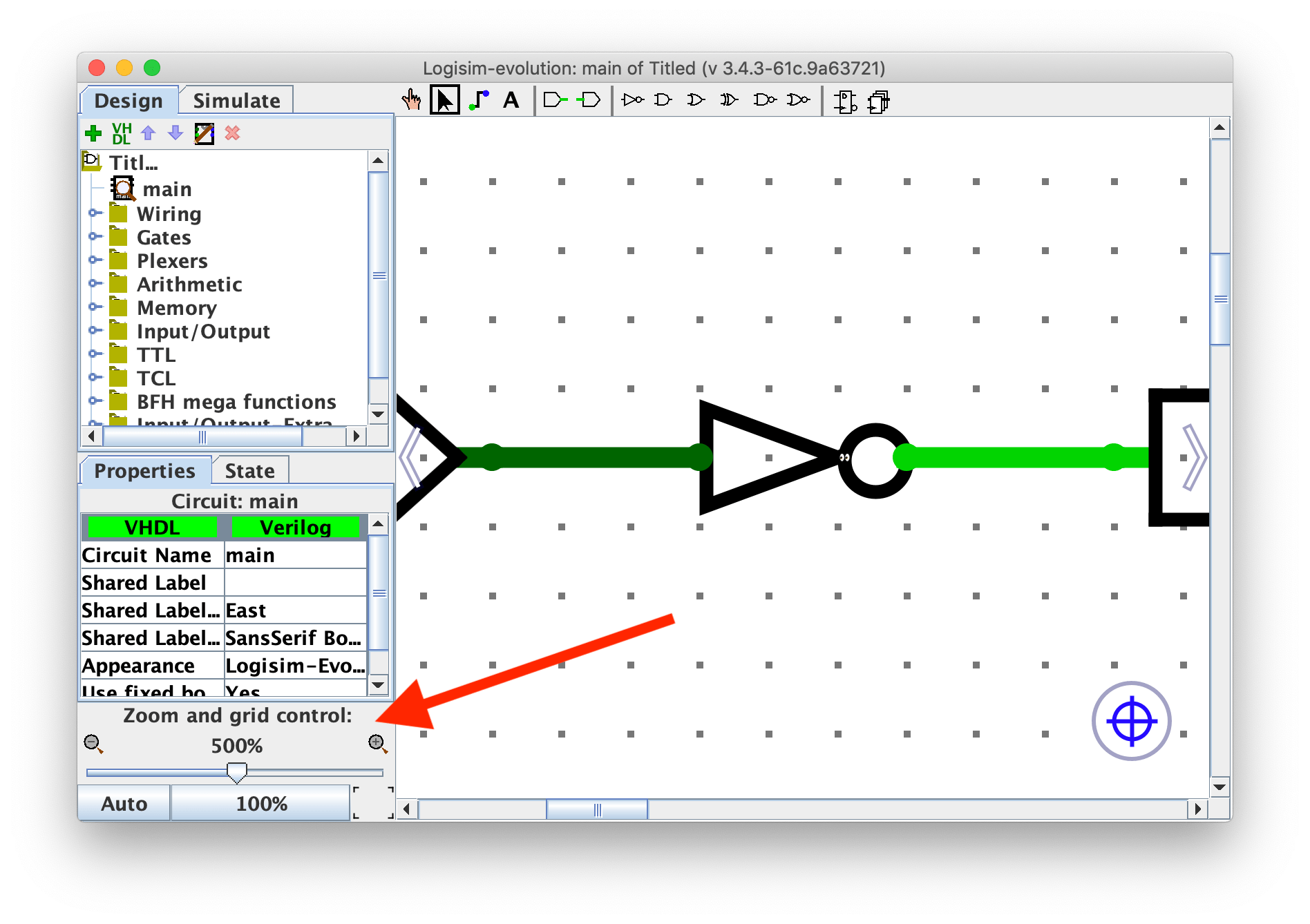

我们将从创建一个非常简单的电路开始，以熟悉如何放置门电路和连线。在开始之前，注意一个 非常有用的功能：缩放功能！ 它位于左下角，在接下来的几周中将极大提高你的效率。缩放 缩放 缩放~


创建电路

  1. image 先点击 AND 门按钮。这样会让一个 AND 门的阴影跟随你的光标。然后在主图窗口内点击一次，放置一个 AND 门。

  2. image 点击 Input Pin 按钮。现在，在你的 AND 门左侧放置两个输入引脚。

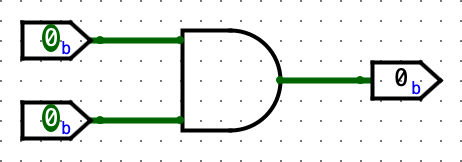

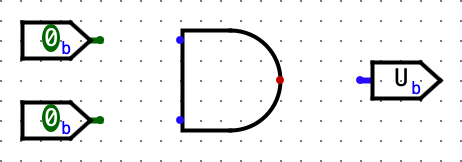

  3. image 点击 Output Pin 按钮。然后在 AND 门右侧放置一个输出引脚。此时你的电路图应类似于下图： image

  4. image 点击 Select tool 按钮。点击并拖动连接两个输入引脚到 AND 门左边的两个输入端。你只能画垂直或水平线。先画水平线，松开鼠标，再从该线末端点击并拖动画垂直线。重复此方法连接 AND 门右侧输出到输出引脚。完成后电路应类似于： image

  5. image 最后，Poke 工具可以点击引脚切换其值。如果点击连线，会显示该线的值。选中 Poke 工具，点击输入引脚，观察输出是否符合 AND 门逻辑。试着点击线，看当前线上的值。这在后续构建复杂电路时非常有用。

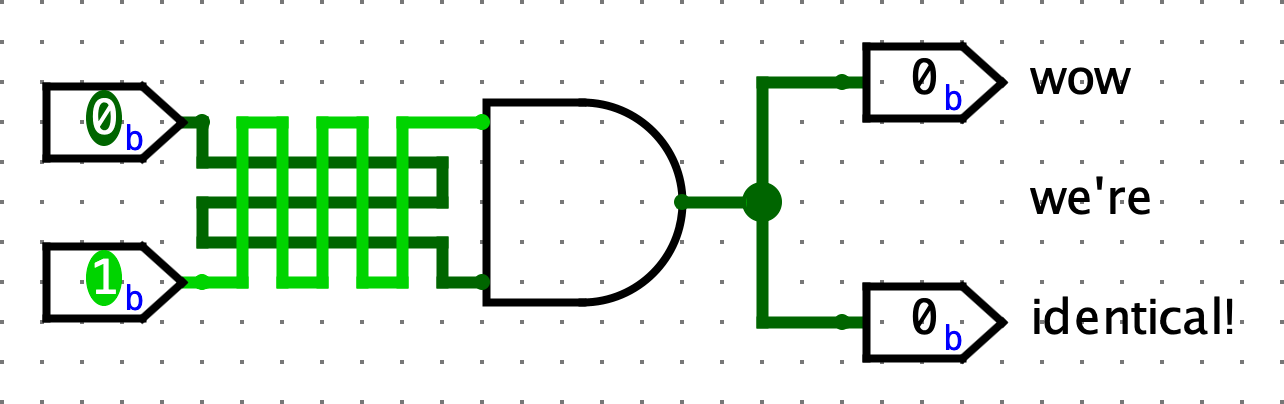

  6. 现在删除连线，尝试将每个输入引脚接到 AND 门的 另一个 引脚上，让连线交叉。示例如下：


如果你画线时，拖动 经过 另一条线但不停，线不会连接。如果拖动停止在另一条线上，会创建一个节点（大圆），两线连接。设计电路时注意这些节点。

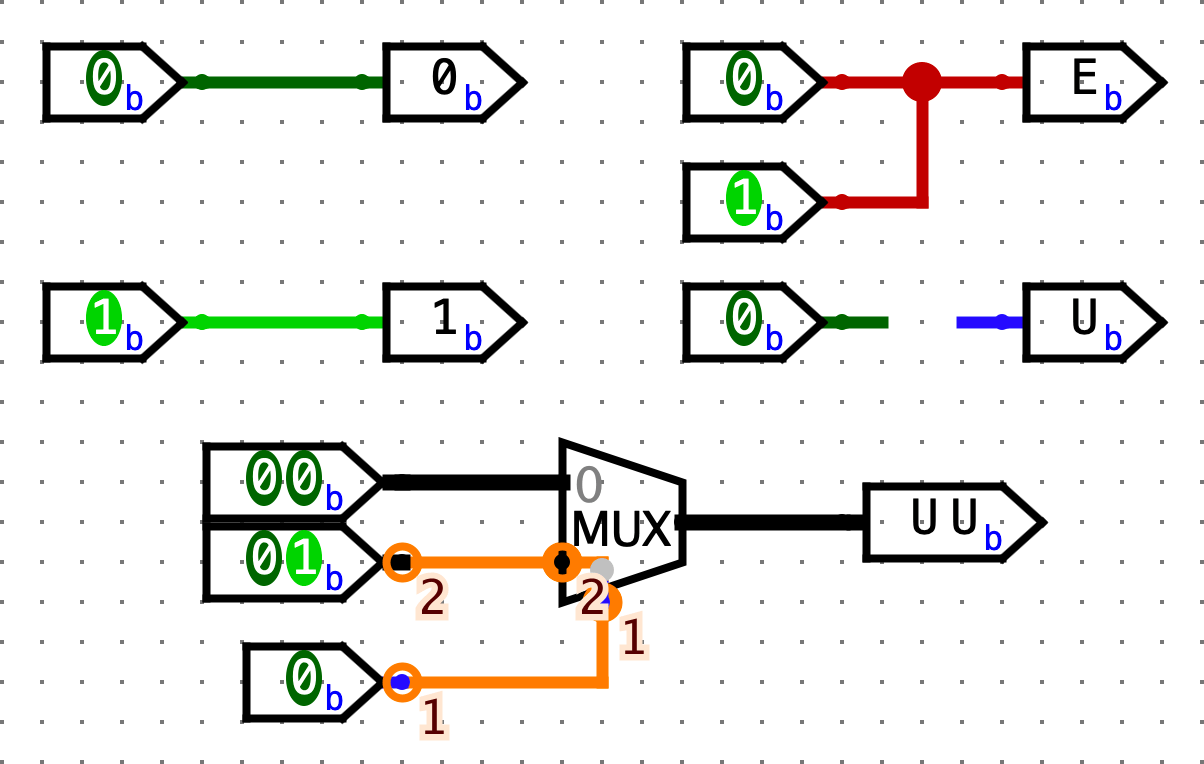

导线颜色与数值对照表

请查看下面列表，尝试自己画出各种颜色的线。


颜色 含义
深绿色 1 位线的值是 0
亮绿色 1 位线的值是 1
黑色 多位线（许多组件的位宽可以在左下角属性中配置）
红色（值显示 EEEE） 线上有多个值（比如输入的 0 和 1），注意节点处有大圆圈
蓝色（值显示 UUUU） 线处于悬空状态（无确定值）
橙色 线连接了位宽不同的组件，例如 1 位输入接 2 位输出

练习2： 子电路

就像 C 语言中可以有辅助函数，电路图也可以包含子电路。本部分将创建几个子电路来演示它们的用法。

注意：Logisim Evolution 通常不允许带空格或符号的名字，或以数字开头，或与关键词冲突（如 NAND）。

  1. 打开练习 2 电路图（File -> Open -> lab05/ex2.circ）。

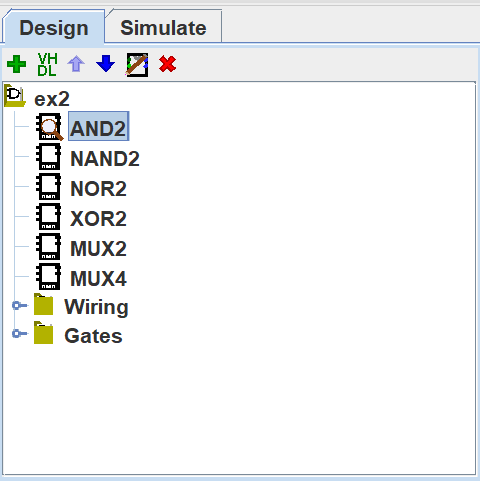

  2. 双击左侧电路选择器中的 AND2，打开示例子电路。 image 注意名字结尾的 2，因为已有组件名为 AND，所以不能直接命名为 AND。示例电路有两个 1 位 输入引脚 A 和 B，结果 A & B 输出到 RESULT 引脚。看起来和你之前做的电路很像。

  3. 打开 NAND2 子电路，开始制作自己的电路！请 不要 使用 Gates 库中的内置 NAND 门（只用 AND、OR 和 NOT 门，位于工具栏上方或左侧库里）。完成后，同理完成 NOR2、XOR2、MUX2（2:1 多路选择器）和 MUX4（4:1 多路选择器）。注意 NAND、NOR、XOR 和 MUX 已内置于 Logisim，本练习目的是帮助你理解子电路的使用。

    1. 请不要更改子电路名字或新建子电路，否则可能无法正常工作。
    2. 除了 AND、OR、NOT 外，不要使用其他内置门。完成一个子电路后，你可以用它构建其它子电路。方法是单击电路选择器中的子电路，像使用门一样放置。
    3. 编写真值表会帮助你完成电路，也可以复习相关课程幻灯片。
    4. 你可以参考这份组合逻辑块讲义实现 MUX。
    5. 对于 4-to-1 MUX，SEL0 和 SEL1 分别对应 2 位选择器的第 0 和第 1 位，不要弄反！

测试

打开终端并进入 lab05 文件夹。我们为每个练习提供了测试，你可以使用 python3 test.py 来运行这些测试。对于每个测试，你的电路会在一个测试框架电路中运行（例如：tests/ex2-test.circ），并将其输出与该测试的参考输出（tests/out/ex2-test.ref）进行比较。在输出文件中，每一列对应主电路的一个输入或输出引脚，每一行表示一组输入以及电路产生的相应输出。如果你的电路输出（tests/out/ex2-test.out）不同，你可以将其与参考输出文件进行比对；diff 命令可能会有所帮助。

  • 请注意，输出文件是通过在每个数值之间添加制表符（\t）进行“格式化”的，显示为每个制表符宽度为 8 个空格时效果最佳。数值或列标题如果超过 8 个字符，可能会导致对齐错位，所以要注意这些情况！

  • 不要修改参考输出文件，否则本地测试可能会产生错误的结果。

  • 本次实验你不需要修改测试框架电路（test harness circuits）。不过，查看一下这些电路可能会有帮助；我们在下一个实验和项目 3 中会做类似的事情！

检查点

此时，请确保你已经熟悉 Logisim 环境，能够创建子电路，并能在其他电路中复用这些子电路。

练习3：存储状态

练习3：存储状态

让我们实现一个电路，用来重复递增一个数值。这个电路和你之前为实验构建的电路不同之处在于，它会将该数值作为状态存储在寄存器中。

  1. 打开练习3的电路图（File -> Open -> lab05/ex3.circ），进入空的 AddMachine 电路。

    1. 记得经常保存，避免移动或修改提供的输入/输出引脚。

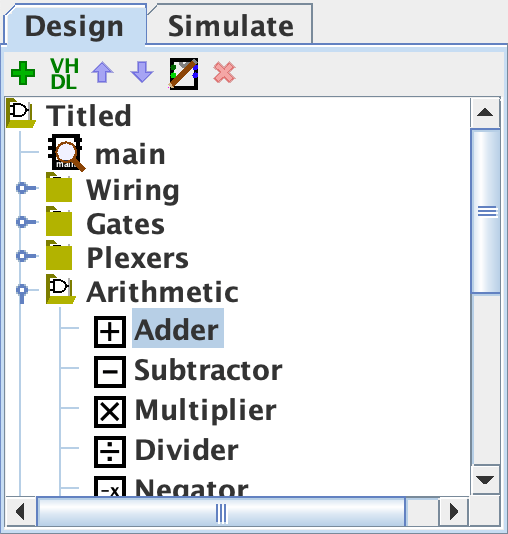

  2. 从算术库中选择 Adder 子电路（左侧的电路选择器），并将加法器放入你的 AddMachine 子电路中。 image

  3. 从存储库中选择 Register 寄存器，并放入一个寄存器到你的子电路中。 下面的图片展示了寄存器的组成部分。 image

  4. 将 clk 输入引脚接到寄存器的时钟引脚上。通常，让电路中的所有组件使用相同的时钟比较好，这样可以保证同步。在这里，测试夹具为其寄存器使用了一个时钟，因此它通过 clk 引脚为你电路中的寄存器传入了该时钟信号。将来如果你设计的电路没有现成的时钟信号，可以用Wiring库中的新Clocking组件自己创建。

  5. 将加法器的输出连接到寄存器的输入，将寄存器的输出连接到加法器的输入。

    1. 连接组件时你可能会遇到 Incompatible widths（宽度不兼容）错误。这意味着你的线尝试连接两个不同位宽的引脚。如果用选择工具（工具栏上的鼠标指针图标）点击组件，会在窗口左下角看到 Data Bits 属性，这个值决定了组件输入和输出的位宽。确保加法器和寄存器的位宽都设置为8，这样 Incompatible widths 错误就会消失。

  6. 用一个值为1的8位常量连接到加法器的第二个输入。你可以在Wiring库中找到 Constant 电路元件。将它的值改为1，只需在 Value 属性中输入1并按回车。你应该会看到值变成了 0x1（Logisim 会自动将你输入的十进制数转换为十六进制）。

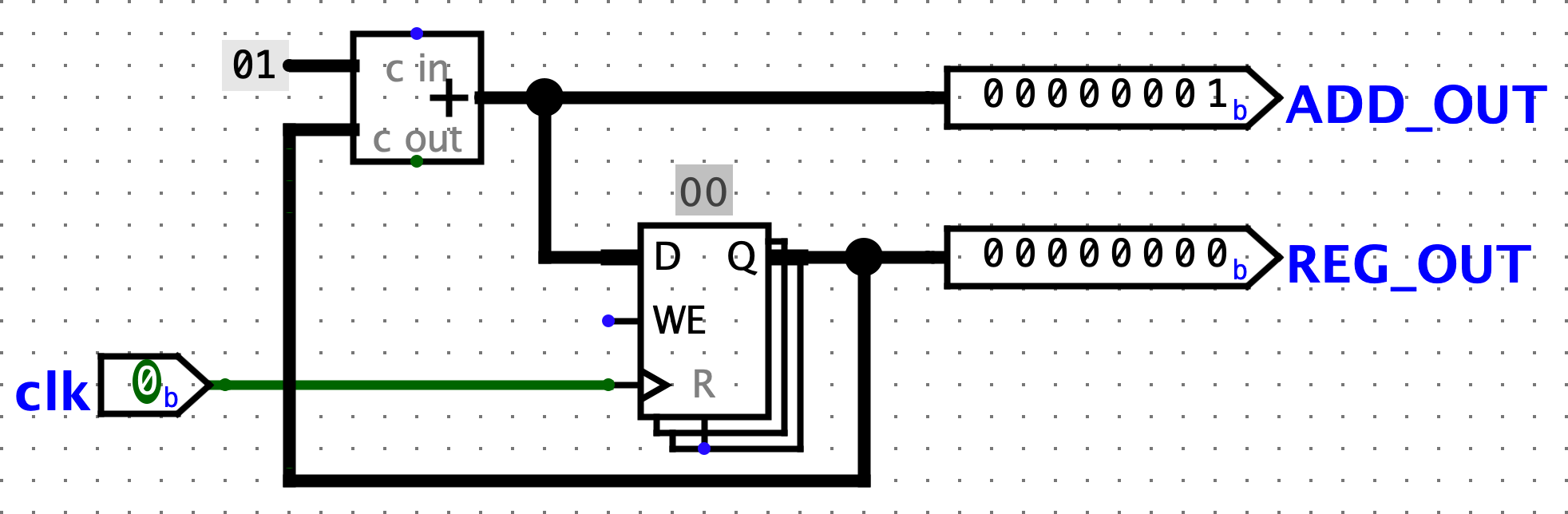

  7. 连接两个输出引脚到你的电路，这样你可以监视加法器和寄存器的输出。加法器的输出应该连接到 ADD_OUT，寄存器的输出连接到 REG_OUT。最终你的电路应类似于下图： image

  8. 现在打开本练习的测试电路（lab05/tests/ex3-test.circ）。在左上角，有一个小电路（类似你的 AddMachine），用于跟踪当前周期。下面你会看到你的 AddMachine 电路已连接到时钟和一些输出引脚。

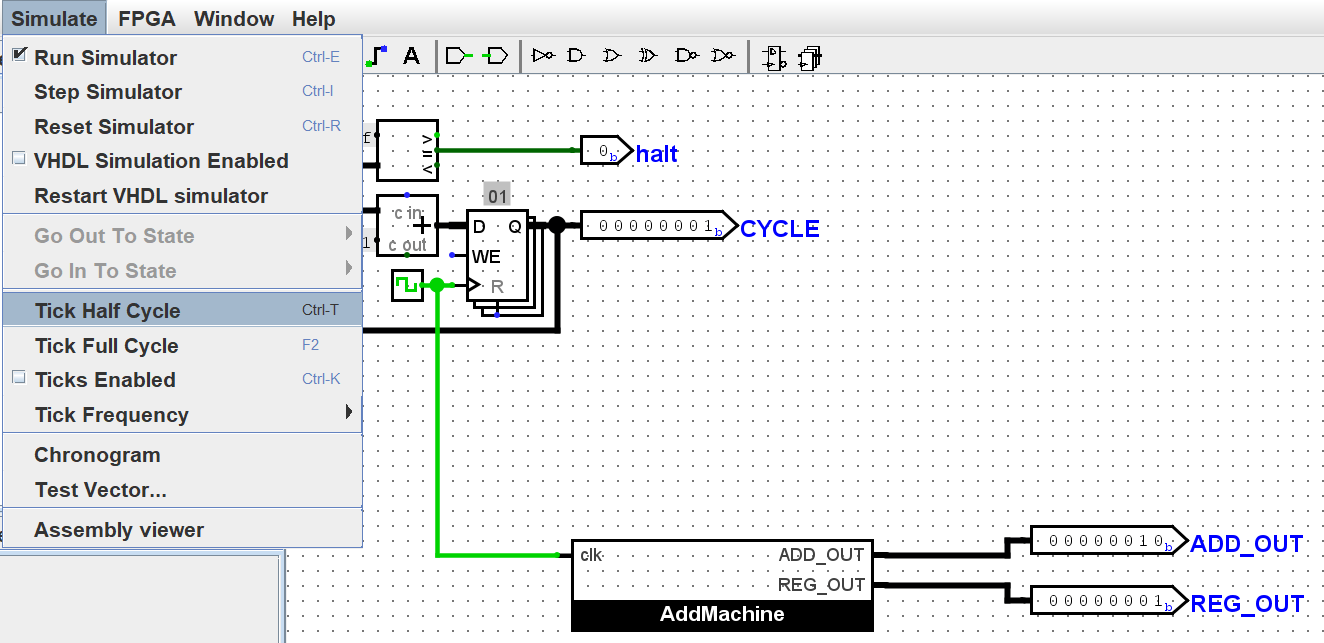

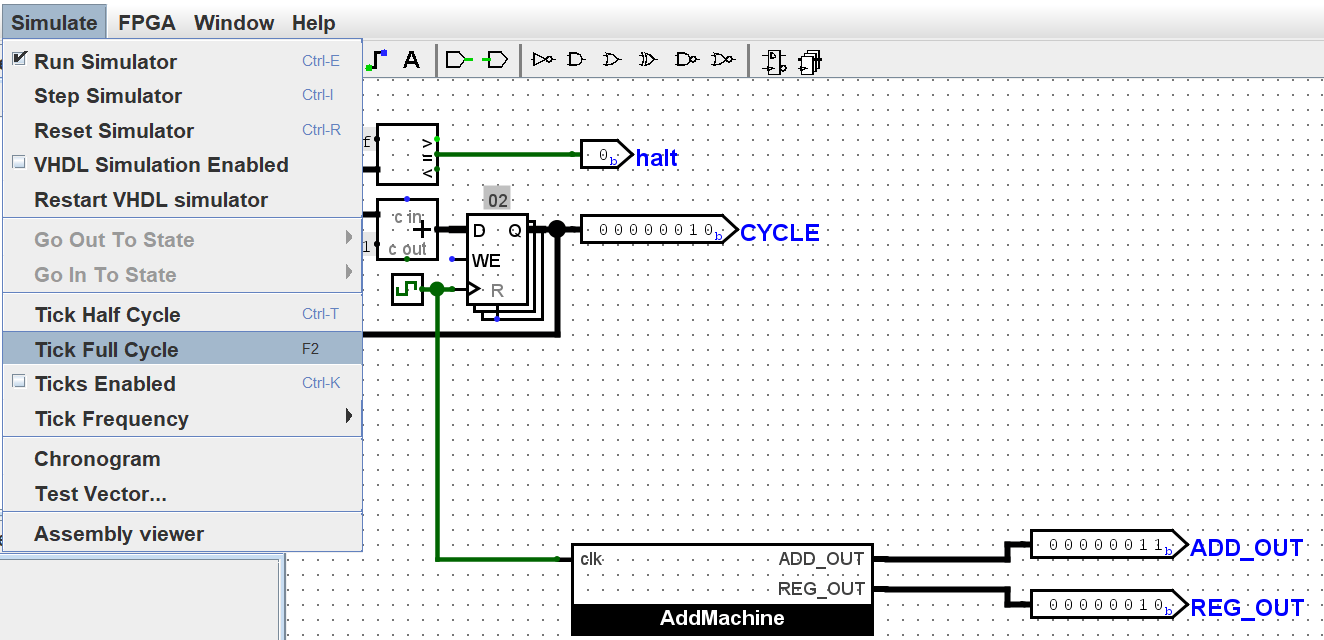

  9. 通过 Simulate -> Tick Half Cycle（命令/控制 + T）执行一次时钟周期。你会看到 AddMachine 的输出增加了！同时，时钟指示灯变成亮绿色。 这对于项目3非常重要，请确保你知道如何点击时钟周期和操控线网。 image 如果再执行一次 Tick Half Cycle，你会看到时钟变回暗绿色，但数字不变。这是因为寄存器默认是上升沿触发（即从低电平变为高电平时触发）。 如果你不想看半个周期的变化，也可以用 Simulate -> Tick Full Cycle（F2）。 image

  10. 手动点击时钟周期会很累，好消息是：Logisim 可以帮你自动点击！开启 Simulate -> Ticks Enabled/Enable Clock Ticks（Command/Control + K）。你的电路就会自动计数了！
    如果想让电路跑得更快，可以在 Simulate -> Tick Frequency 调整频率。要停止，重新点击 Ticks Enabled/Enable Clock Ticks（Command/Control + K）。想重置电路，点击 Simulate -> Reset Simulation（Command/Control + R）。

  11. 完成后，尝试运行提供的测试（用 python3 test.py）。

检查点

此时，请确保你能够熟练设计和仿真使用组合逻辑与状态元件（寄存器）混合的简单数字逻辑电路，且能在 Logisim 环境中操作。

高级 Logisim 功能

这里介绍三个 Logisim 功能，它们不仅能帮你节省大量时间，还能让你的电路看起来更整洁。

分割器（Splitters）

分割器允许你将一个多位值拆分成更小的部分，或者（虽然名字是分割器）将一个或多个位的多个值合并成一个单一的值。

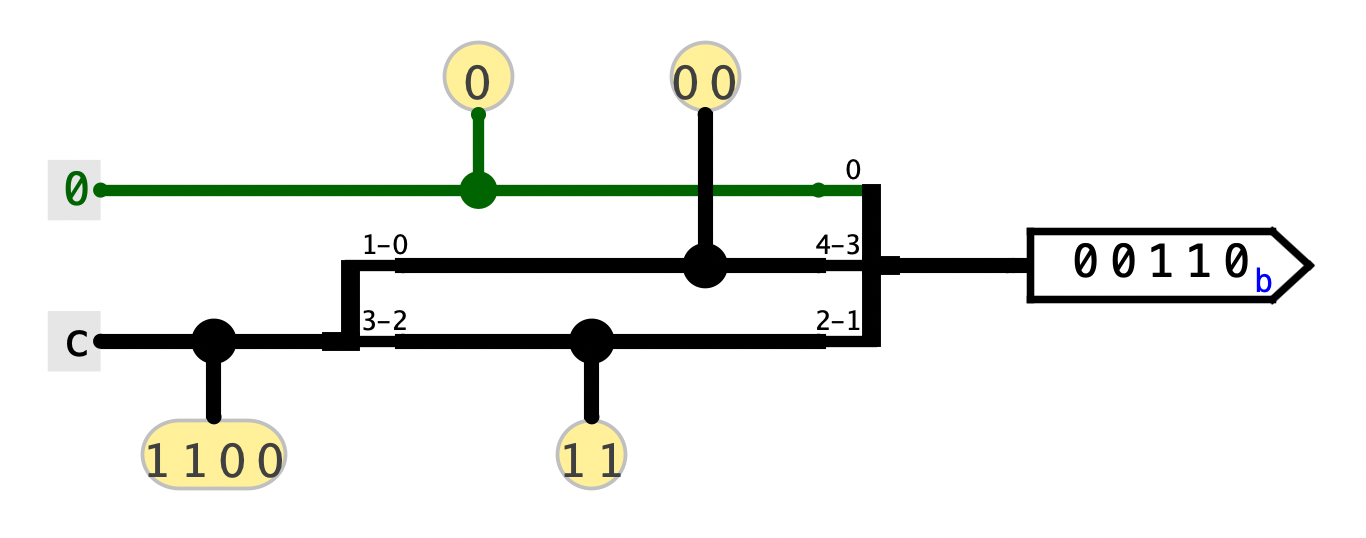

例如，这里我们将4位二进制数 1100 分成 11 和 00，交换它们的位置，再加上一个 0，组合成最终的5位数 00110： image

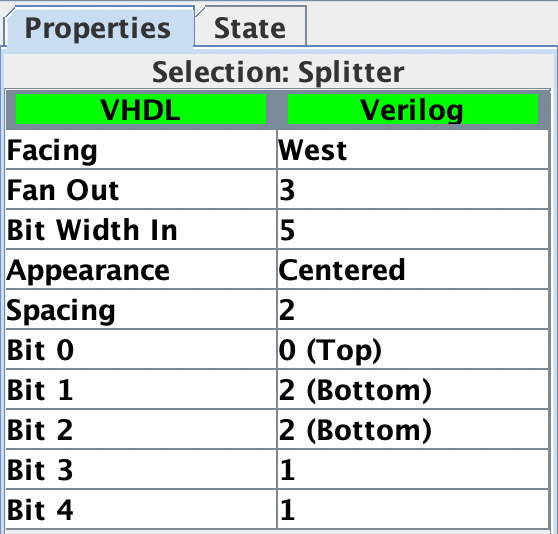

点击分割器（用Select工具）可在侧边栏（左下角）看到其属性。你可以配置分割器的臂数以及每个臂上的位数。上图中左右分割器的属性如下：


注意有一个属性叫 Facing，可以用它旋转分割器。在上面的例子中，右边的分割器朝西（West），左边的朝东（East）。

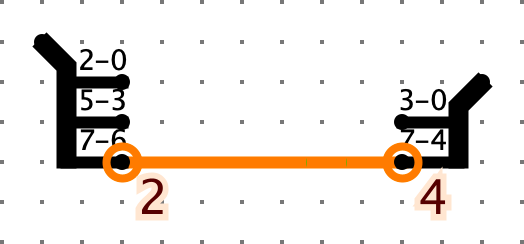

如果你看到橙色的错误线，这说明输入和输出的位宽不匹配。确保连接两组件的线时，正确设置了该组件的位宽。 image

隧道（Tunnels）

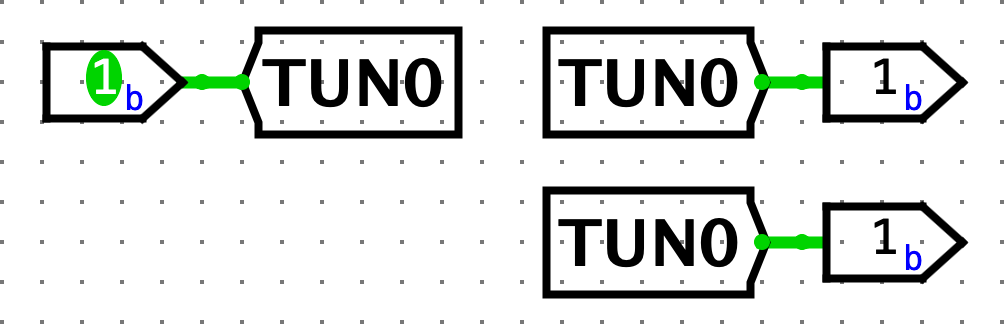

隧道允许你画一条“隐形线”将两个点连接起来。隧道通过区分大小写的标签分组，用于连接线，如下图： image

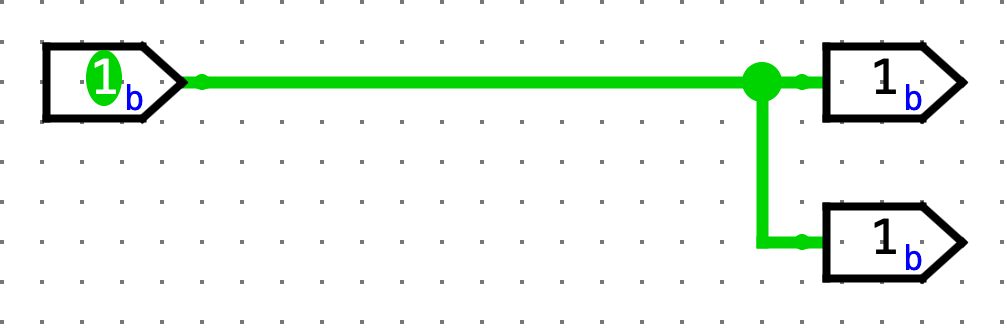

它的实际效果是： image

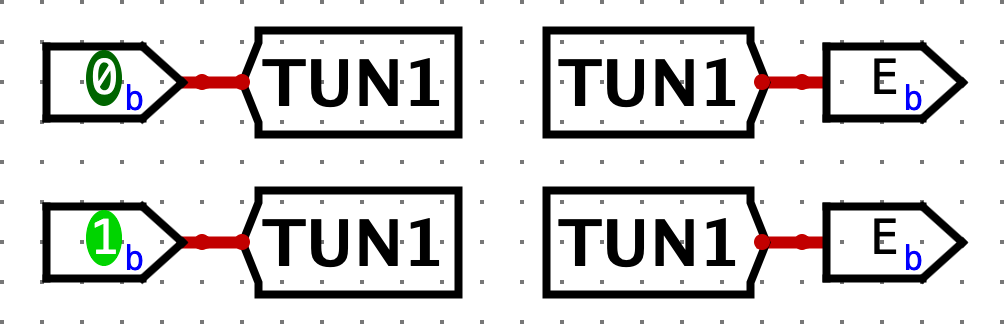

连接线时要注意哪些线通过隧道连到其他线，例如这个情况： image

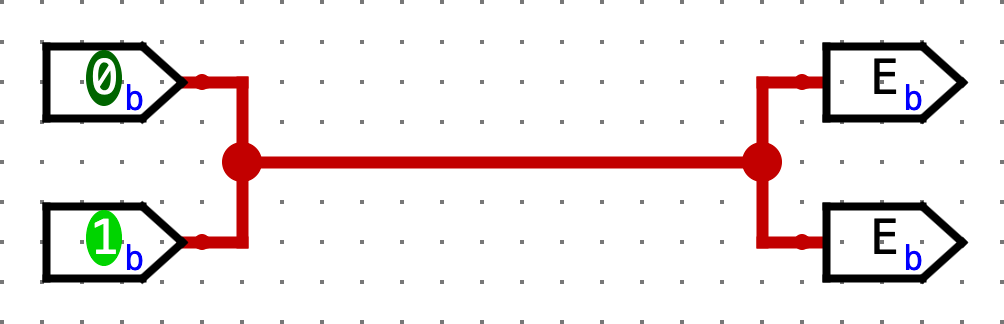

它的实际效果是： image

强烈推荐你用隧道，因为它们让你的电路看起来更清爽（线更少更整洁），调试起来也更方便。

扩展器（Extenders）

改变线的位宽时，使用位扩展器能让电路更清晰。

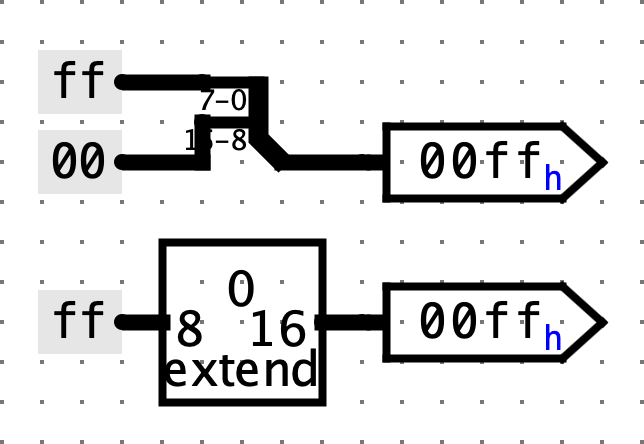

例如，下面是将一个8位线零扩展到16位的实现：

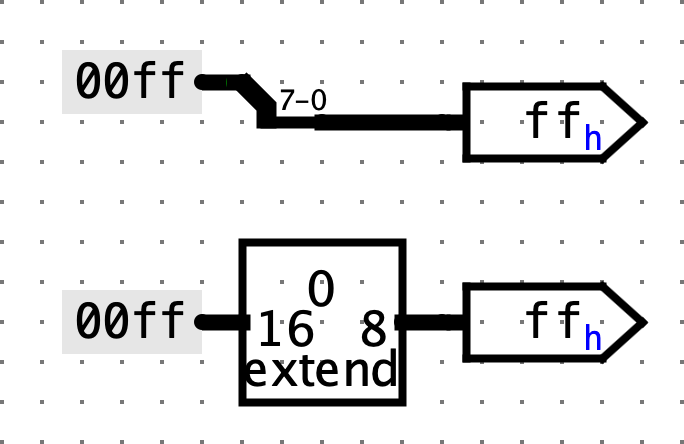

和分割器相比，扩展器一眼看上去更直观，尤其在复杂电路中更有帮助。 另外，扩展器也能执行丢弃位的操作，虽然名字叫扩展器： image

虽然分割器更简洁，但读起来稍微难一点。

练习4：右旋（Rotate Right）

利用你对分割器和多路复用器的知识，你准备实现一个不简单的组合逻辑模块：RotRight，即“右旋”。RotRight 将输入 INPUT0 的位模式向右旋转 AMOUNT 位。
举例来说，如果 INPUT0 是 0b1000000000000101，AMOUNT 是 0b0011（十进制3），输出应为 0b1011000000000000。注意最右边的3位从右端旋出后回到左端。这个操作用位运算表示是 R = A >> B | A << (16 - B)。

实现一个名为 RotRight 的子电路，输入如下：
- INPUT0（16位），需要旋转的16位输入
- AMOUNT（4位），旋转位数（为什么是4位？）

你可以在 ex4.circ 找到起始子电路。记得常保存，避免移动或修改提供的输入/输出引脚。

输出应是 INPUT0 按 AMOUNT 指定的位数右旋后的结果。禁止使用 Logisim 自带的移位器，但可以使用所有其他组合逻辑（多路复用器、常量、门等）。Logisim 内置的多路复用器（Plexers 菜单下）可能特别有用。你的实现不应包含时钟或时钟元件（如寄存器）。

  • 我们给出了 rot1、rot2、rot4、rot8 的骨架，这些分别实现右旋1、2、4、8位。你应实现这些子电路，并在 RotRight 实现中使用它们。
提示

您可以使用提供的子电路对 0-15 之间的任意数字进行循环移位。例如，要循环移位 9，您可以先循环移位 8，然后再循环移位 1。

完成后，尝试运行提供的测试。
